產品概述

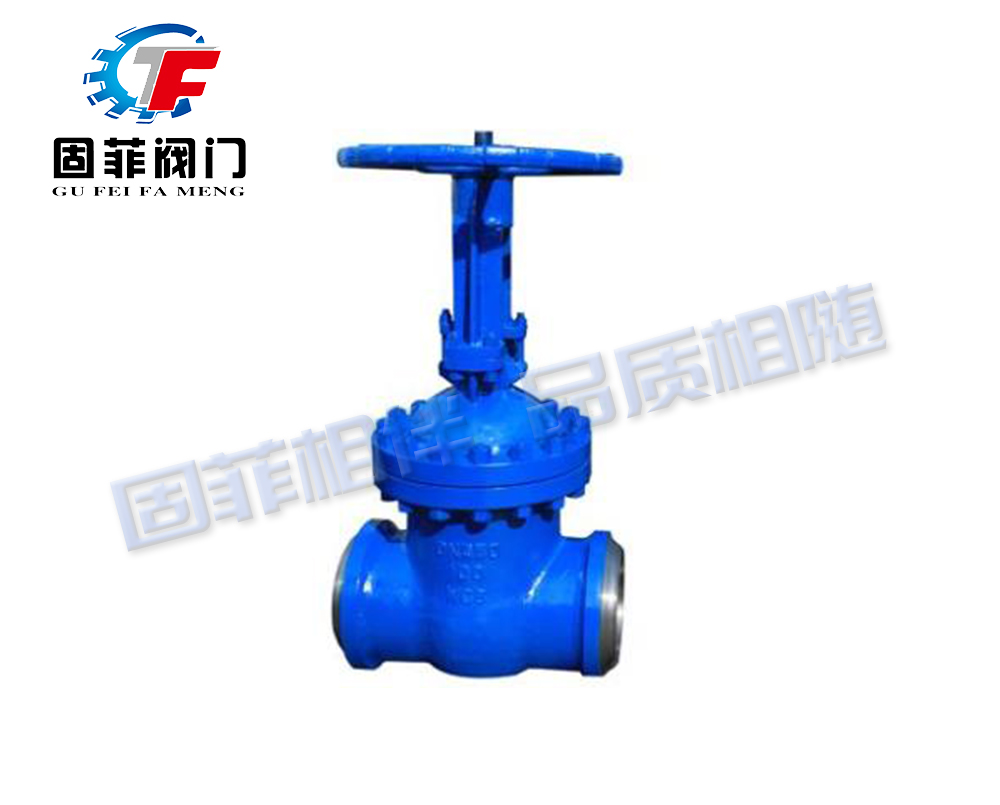

GFZ61Y焊接式閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。


產品特點

1、選材考究，符合國內外相關標準，材料的***質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

執行標準
設計規范：JB/T 7746、API602
結構長度：JB/T 7746、工廠規范
承插口/螺紋：JB/T1751/GB7306、ANSI B16.11/B2.1
試驗與檢驗：JB/T 9092、API598
壓力-溫度：GB/T 9131、ANSI B16.34
產品標識：GB/T 12220、MSS SP25

供貨規范：JB/T 7928


主要技術參數


型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
GFZ61H-100~160	100~160	10.0~16.0	≤425	水、蒸汽、油品
GFZ61H-100P~160P
GFZ61Y-100~160
GFZ61W-100P~160P			≤150	弱腐蝕性介質
GFZ61Y-100P~160P
GFZ61Y-100I~160I			≤550	蒸汽、油品



主零部件材質


型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
GFZ61H-100~160	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石墨
GFZ61H-100P~160P	鉻鎳鈦不銹鋼		鉻不銹鋼
GFZ61Y-100~160	Cr5Mo		堆焊硬質合金
GFZ61W-100P~160P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體材料	聚四氟乙烯
GFZ61Y-100P~160P			堆焊硬質合金
GFZ61Y-100I~160I	鉻鉬合金鋼	鉻鉬合金鋼	堆焊硬質合金	柔性石墨
